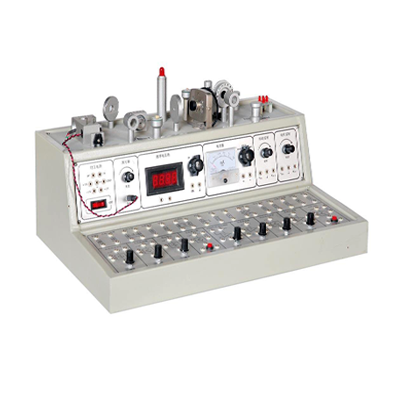

GX-CGQ16B-Ⅰ 传感器实验仪

一、产品概述

       双平行振动梁的自由端及振动圆盘下面各装有磁钢，通过各自测微头或激振线圈接入低频激振器V可做静态或动态测量。应变梁: 应变梁采用不锈钢片,双梁结构端部有较好的线性位移。

二、技术参数

1）供电电源：AC220V±10%  50HZ±5% 1A 有良好接地；

2）电    桥：用于组成应变电桥，提供组桥插座，标准电阻和交，直流调平衡网络；

3）差动放大器：通频带0-10kHz，可接成同相，反相，差动结构，增益为1-100倍的直流放大器；

4）电容放大器：由高频振荡，放大和双T电桥组成的处理电路；

5）电压放大器：增益约为5 倍，同相输入，通频带0-70kHz；

6）移相器：允许最大输入电压10Vp-p，移相范围≥±20°（50kHz时）；

7）相敏检波器：可检波电压频率0-10kHz，允许最大输入电压10Vp-p，极性反转整形电路与电子开关构成的检波电器；

8）电荷放大器：电容反馈型放大器，用于放大压电传感器的输出信号；

9）低通滤波器：由50Hz陷波器和RC滤波器组成，转折频率35Hz左右；

10）涡流变换器：输出电压≥∣8∣V（探头离开被测物）；

11）外形尺寸： 500mm（长）×300mm（宽）×500mm（高）；

12）重    量：约15kg。
