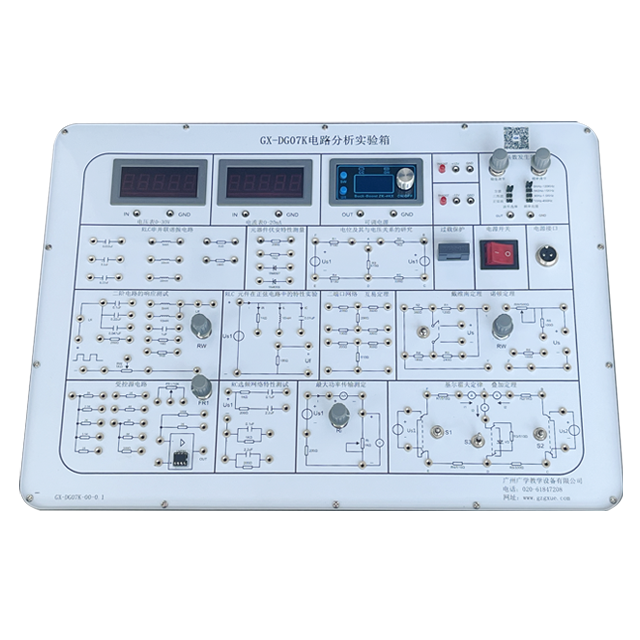

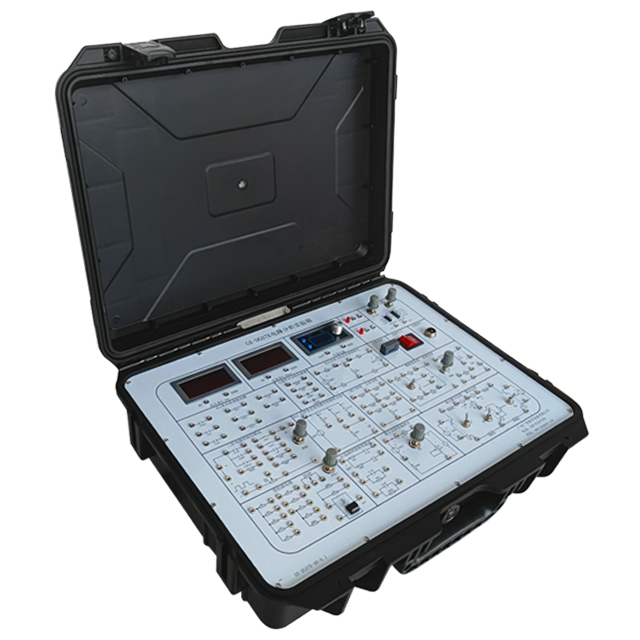

GX-DG07K 电路分析实验箱

一、技术参数

1)电源输入:AC220V±10%,50Hz;输出:±12V/0.5A,±0~l2V/0.5A(可调稳压电源)均有短路过载保护,自动恢复功能；

2)②函数发生器 波形：正弦波、方波、三角波；频率范围:10Hz~90kHz,分四档连续可调 幅值(Vpp):方波(0～15V)、三角波(0～15V)、正弦波(0～10V) ；

3)③数显电压表:0～30V;数显电流表:0～20mA，可满足多点同时测试电压、电流的动态监测。

二、可完成实验

1)线性与非线性元件的伏安特性；

2)电位及其与电压关系的研究；

3)基尔霍夫定理；

4)叠加定理；

5)电压源与电流源的等效变换；

6)戴维南及诺顿定理；

7)最大功率传输测定；

8)受控源的实验；

9)一阶 RC 电路的响应测试；

10)二阶电路的响应测试；

11)RC 选频网络特性测试;

12)R、L、C 元件在正弦电路中的特性实验；

13)RLC 串并联谐振电路的研究；

14)双口（二端口）网络测试;

15)互易定理实验等。
