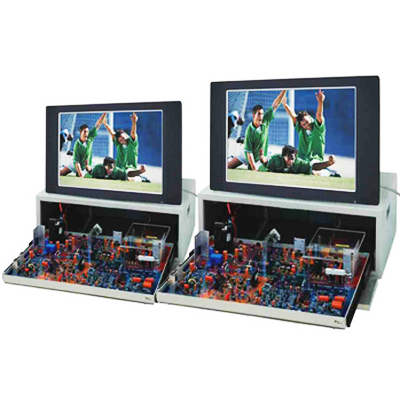

GX-JD22A 电视机维修实训考核设备

      液晶电视实训装置适合高等、中等职业技术院校加工制造类的电子电器应用与维修专业，信息技术类电子技术应用专业的《液晶彩色电视机原理与维修》、 液晶彩色电视机维修实训》课程的教学与实训。32寸液晶电视实训装置也适合技工学校电子类专业《液晶彩色电视机维修》课程的实习，还可用做职业技能鉴定部门和职业培训机构家电维修中级、高级班的培训考核设备。

一、功能

本实训装置液晶彩电电路板具有线路简洁、功能强大、性能优良等特点。具有如下特点：

1)采用敞开式实训板，板上有完整的安装线路图、测试点、调整点，布局合理，插接方便；

2)具有漏电、短路、过载保护装置，彩电电源采用冷底板并备隔离变压器双重保护，内置式行输出变压器避免高压触电危险，在单元板上配有行电压、行电流输出表头显示；

3)用仪表调整，清晰度、灵敏度、稳定度高于常规家电实验台；

4)调谐部分增加了手动调节功能，故实验十分方便。

5)为满足各学校需求，在彩电实训电路板增设了智能考核装置。故障点由教师计算机根据考核要求设置，通过考核系统传送到学生的敞开式彩电实训单元，学生使用计算机或者单片机答题器进行答题。

二、技术参数

（一） 液晶电视技术参数

1)显示器尺寸：32；

2)对比度：600：l；

3)分辨率：1366×768；

4)反应时间：<16ms；

5)屏幕亮度：1000cd／m2；

6)视角： >160度；

7)画面纵横比：16：9；

8)制式：NTSC／PAL／SECAM；

9)输入：YpbPr；YcbCr；

10)音频：SRSWOW三维空间环绕音效；

11)工作电源：AVll0—240V 50／60Hz；

12)色彩数：1677万；

13)像素：1677万。

（二）实训台电源配置

1)固定交流电源：额定电压220V；额定电流6A；

2)可调交流电源： 电压范围0～250V，额定电流为1A；

3)直流电源输出：0～30V，0～2A(连续可调)；

4)交流电源：二插式隔离电源插座一组，二插式常规电源插座一组；

5)I／O通讯板：设置故障点；

6)设置故障点：设置设备故障；

7)绝缘电阻：≥10MΩ；

8)抗电强度：1500V／60s；

9)漏电保护动作电流：≤30mA、≤0．1 s。

（三）实训桌整体参数：

1)输入电源：AC 220V±10％ 50Hz；

2)外形尺寸：长(mm)X宽(mi)X高(mm)=1500×700×780；

3)实训台材料：主体板材为三聚氰胺板；

4)工作温度：0～35℃；

5)工作湿度：20％～80％；

6)安全保护：

①漏电保护动作电流：≤30mA、 ≤0．1S；

②具有过压、过流、过载、漏电保护措施，符合国家相关标准；

7)环保要求：材料选用符合国家相关环保标准。
