一、产品概述

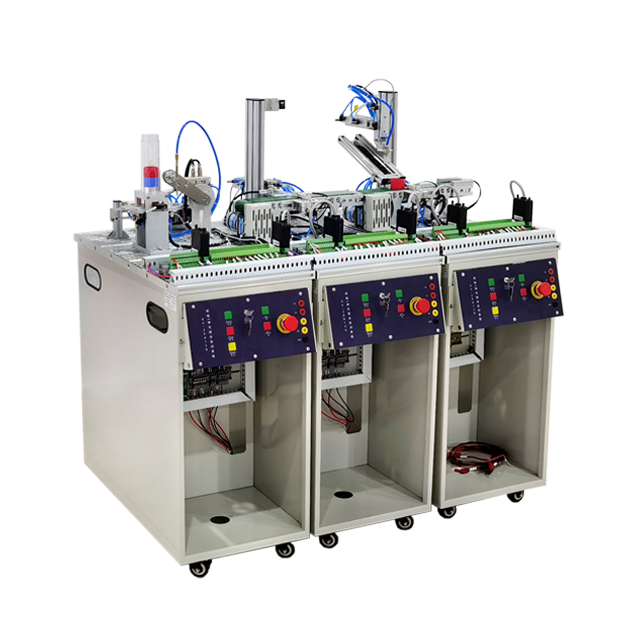

随着电工技术的日益发展，自动化控制设备已经在我国得到广泛应用，因此目前的职业教育也将自动化控制技术作为培训的重点。能在校园中让学员培训实际工作领域中的控制对象，成为我们这套设备的宗旨。因此通过长时间的社会调查，我们了解到目前企业需要的自动化技能，结合了我国目前流行教材中所涉及到的知识点，研发出 GX-ZDH13A综合自动化控制设备。
该设备集中了PLC系统、变频器系统、触摸屏系统、计算机系统、各种类型传感器、步进电机系统、交流伺服系统、视频获取及监控系统、运动控制系统、CC-link网络、N：N网络、组态监控等各种现代自动化设备与一身，所涉及的知识领域涵盖了维修电工技师、高级技师，自动化控制、运动控制等专业，真正包罗了目前企业中大部分自动化控制装置，而且这套设备的布局紧凑，结构符合人体工程学，是自动化类培训与鉴定领域的教具。
二、技术参数
1）工作电源：三相五线 380V±5％ 50Hz；
2）安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护；
3）接线方式：集中/开发双型接线；
4）额定功率：≤1 Kw；
5）环境温度：－10℃ ～40 ℃；
6）相对湿度：≤90%(25 ℃)；
7）外形尺寸：3000×900×1100mm；
8）变 频 器：三菱FR-A500-0.75KW；
9）P L C：三菱FX2N-24MT/FX2N-48MR；
10）运动控制模块：FX2N-20GM；
11）定位模块：FX2N-1PG；
12）步进电机：24VDC 9级细分 2A；
13）伺服电机：MR-E-20A；
14）伺服放大器：HC-KFE23；
15）PLC扩展模块：FX2N-485BD、FX2N-32CCL、FX0N-3A；
16）触 摸 屏：三菱GT1155-QSBD-C；
17）视频采集：200万像素；
18）视频刷新率：≥20fps；
19）设备重量：100kg。
