一、产品概述
该套设备是广州广学教学设备有限公司与劳动与社会保障部职业技能鉴定中心、中国高技能装备研究所、广东劳动厅电工专家组等专家、教授、工程师共同为电工技师、电工高级技师的职业培训与技能鉴定及工业自动化控制实训而研制的，集PLC、变频器、触摸屏、工业网络、传感器、计算机及多媒体于一体的标准化实训设备。为了更好地结合教学的要求，在设计过程中参考了《电工操作技能考试手册》、《维修电工职业技能培训与鉴定实训设备技术规范》、《维修电工职业技能培训与鉴定实训设备配置规范》、《可编程控制器技术》、《变频器技术》、《现代电工新技术》等多种教材，从中精选了具典型的实训项目。适应于职业学院、技师学院、技工学校、中等职业院校的技能人才培训、教学、实验实操、考核、鉴定等使用。可进行PLC基本指令的编程、典型实训项目的实训，变频器的基本实训，触摸屏项目的实训，以及PLC与变频器、PLC与触摸屏、触摸屏与变频器间的网络实训的等项目的实训，从而使学生掌握PLC、变频器、触摸屏、网络技术等的基本技能、综合应用技能等的应用能力，达到操作训练、指令训练及程序设计的目的。

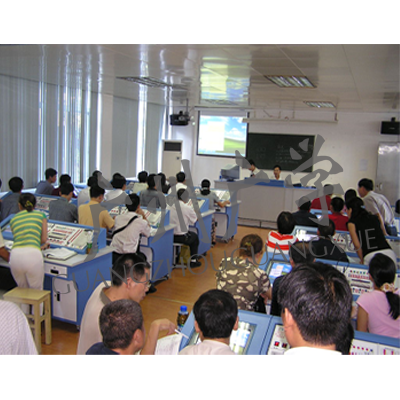

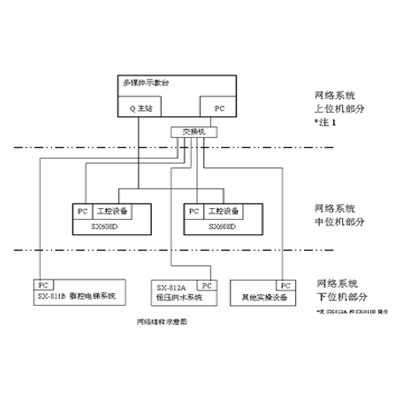

该套实训室由上位机、中位机、下位机组成，上位机由多媒体器材、实训仿真软件、智能考核软件、组态网络系统、计算机网络系统等组成，其功能是实现工业自动化综合应用与控制及对中位机、下位机的远程监控。中位机系统设备由变频器、PLC计算机等组成可以实现实训实操仿真模拟。下位机是由恒压供水系统、群梯控制系统、负压控制系统等执行机构组成，将接受来自上位机的操作命令，从而验证中位机控制程序，完成培训、实操、实训、考核、鉴定等要求。
二、技术参数
1）工作电源：三相五线 380V±5％ 50Hz；
2）安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护；
3）特色保护：智能感应型温控保护；
4）额定功率：≤0.75Kw；
5）环境温度：－10℃ ～40 ℃；
6）相对湿度：≤90%(25 ℃)；
7）电机功率：180W 含欧姆龙编码器；
8）外形尺寸：1600×800×1080m；
9）变 频 器：三菱FR-A700-0.75KW；
10）变频器组件：A7AP、A7NC；
11）P L C：三菱FX2N-48MR；
12）PLC扩展模块：FX2N-485BD、FX2N-32CCL、FX0N-3A；
13）触 摸 屏：三菱GT1155-QSBD；
14）设备重量：60kg。

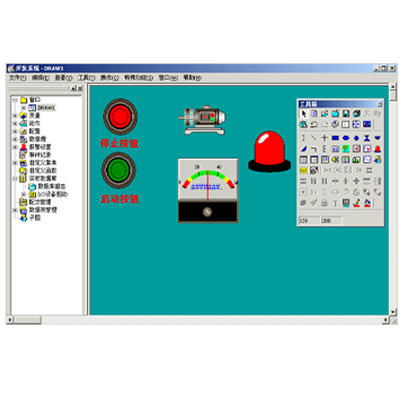

设备软件图片

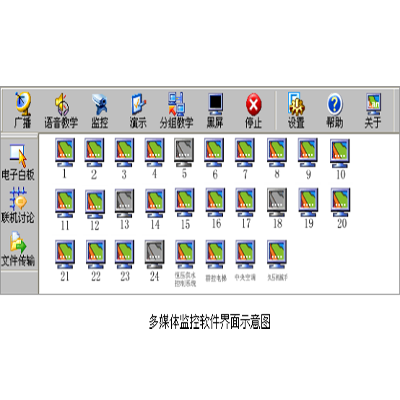

多媒体监控软件界面示意图
